产品组合图

- 商品名称: 单座调节阀
- 所属系列: TG/TA
T系列调节阀是一种球形阀，是过程控制中最常用、最可靠的产品，品种、结构多样，适用于各类不同的工况。EICMATION的T系列调节阀采用模块化设计，不同的结构形式具有互换性，极大降低了客户现场后期的维护成本。目前T系列调节阀主要有两类结构：TA系列不平衡单座调节阀和TG系列平衡套筒单座调节阀。

TA系列不平衡单座调节阀采用顶部导向不平衡式结构，高强度、重荷载、S流线型通道、压降损失小、流量系数大、可调范围广、流量特性精度高。其阀笼用于压紧阀座设计，减小侧向负载和阀芯振动、减小摩擦，延长了控制阀使用寿命。流开式设计，介质流向趋向于控制阀开启的方向，微小流量状态可控性好。

TG系列平衡套筒单座调节阀采用套筒导向结构，压力平衡式阀芯，是为重负荷工况而设计的，利用平衡密封环更替上阀座使双阀座变为一个阀座，应用于泄漏要求高的场合。阀体结构紧凑，流体通道呈S流线型，在结构上设有改善套筒周围流体平稳流动的导流翼，阀芯利用压力平衡结构，适用压差大，而且平衡型阀芯设计确保所需执行机构推力最小，节约成本，广泛应用于要求动态稳定性好、中低温、中低压管线的流体控制。TG系列根据套筒的结构不同延伸出TI系列多孔低噪音调节阀、TJ系列迷宫式多级降压调节阀、TQ系列组合套筒多级降压调节阀。

技术参数

型式：直通单座、角式单座

公称通径：DN15~DN50 不平衡单座调节阀

DN50~DN400 平衡单座调节阀

公称压力：PN10~250,150Lb~1500Lb 连接形式：法兰式、对焊BW

阀体材料：WCB,WCC,WC6,WC9,C5,LCB,LC2,LC3,CF8,CF8M,CF3M 等

流量特性：等百分比，线性，快开

可调比：50:1(可定制100:1)

泄漏等级：ASME B16.104 IV级(金属阀座)

ASME B16.104 VI级(软阀座)

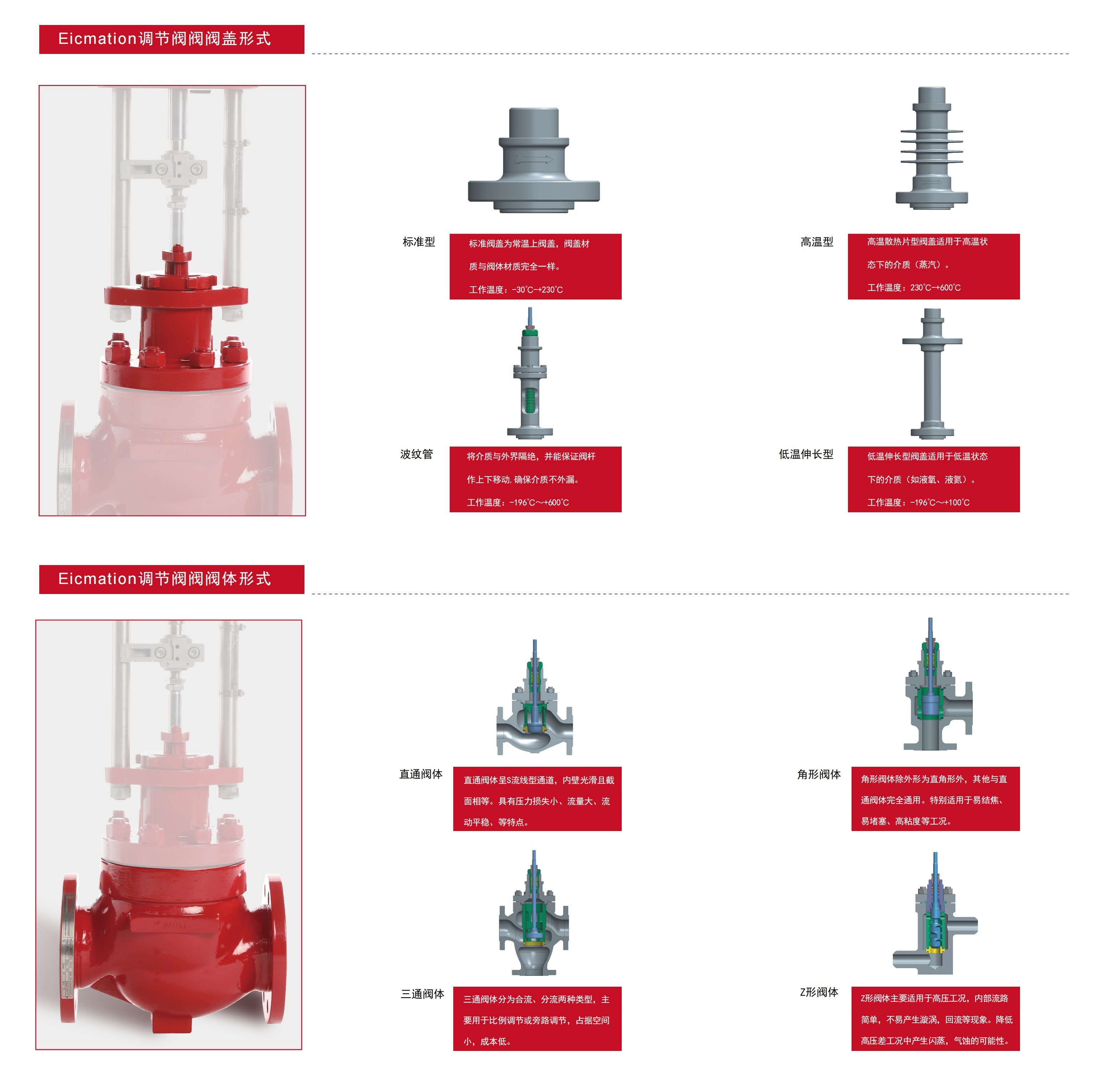

阀盖形式：标准型：-30~+230℃

散热片型：+230~600℃ 伸长型：-196~100℃

波纹管型：-196～600℃

填料：聚四氟乙烯V形填料，PPL, 柔性石墨等

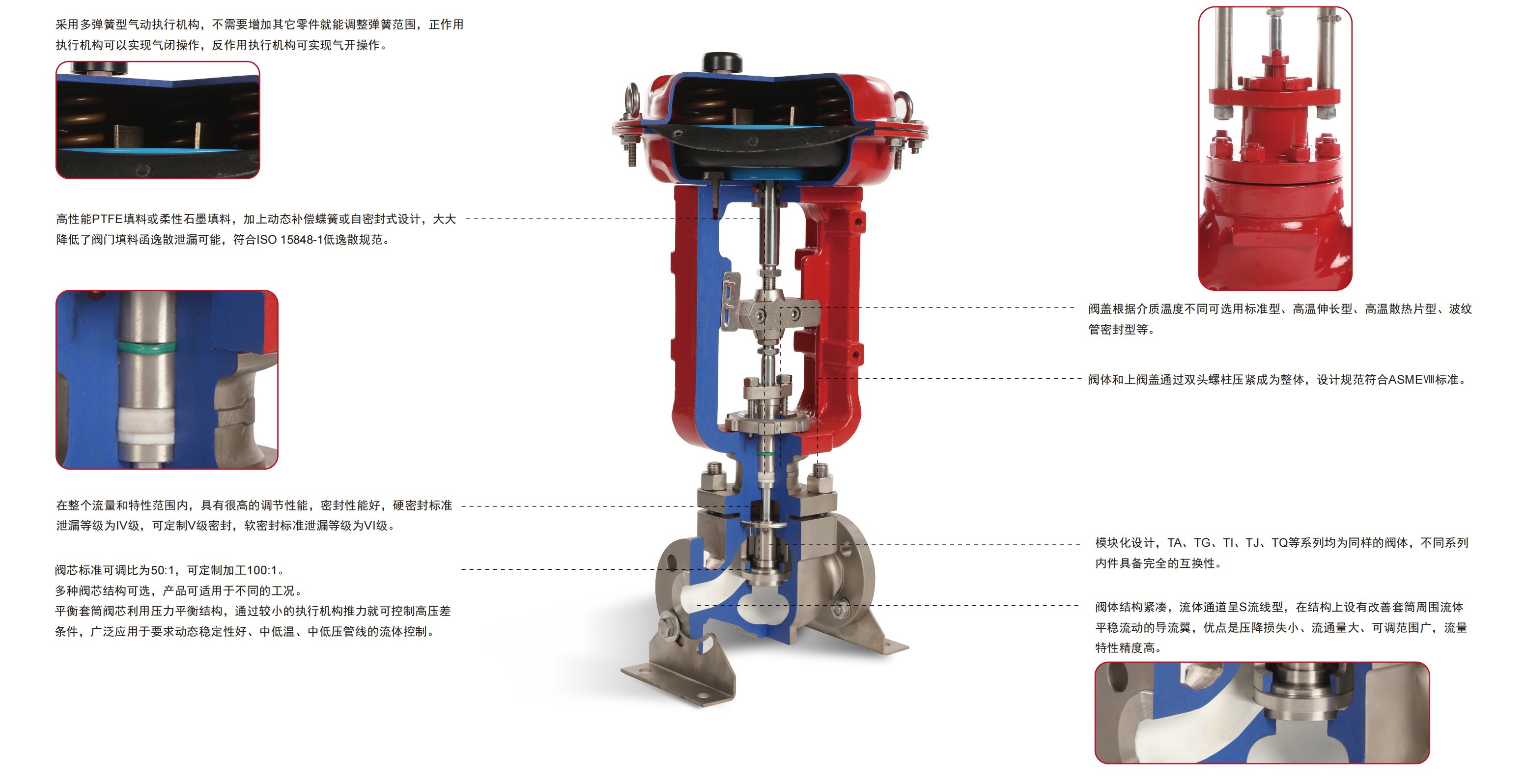

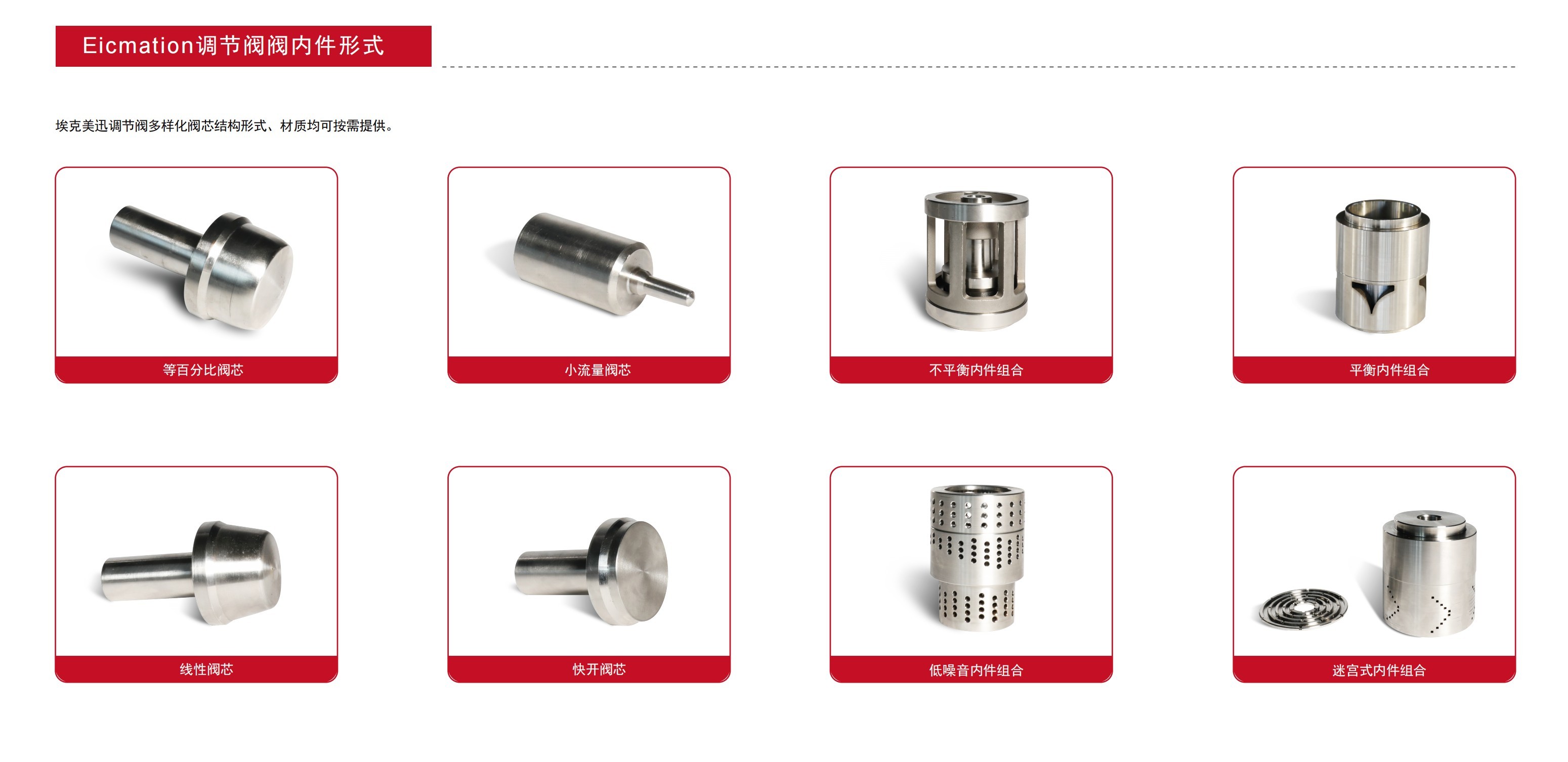

产品结构说明
