EICMATION粉料阀门在粮油工业的应用

现场工况;阀门竖直安装在大料仓放料口处，大料仓罐体往小料仓罐体输送粉料，介质显中性，介质为白土(粉状)，介质大小;粉末状(类似面粉)，介质硬度不高，一天开关10次左右。

详情描述

客户名称：秦皇岛金海粮油工业有限公司

一、现场应用工况介绍

1.产品规格;气动双闸板陶瓷阀,材质:WCB+陶瓷,密封:硬密封,压力标准:PN10口径;DN200。

2.现场工况;阀门竖直安装在大料仓放料口处，大料仓罐体往小料仓罐体输送粉料，介质显中性，介质为白土(粉状)，介质大小;粉末状(类似面粉)，介质硬度不高，一天开关10次左右。

3.现场工作压力温度;6公斤气压、常温。

4.现场阀门使用情况;阀门开关正常，阀门使用12个月左右出现阀杆处外漏现象。

5.阀门外漏原因分析如下;

5.1.阀门使用久后填料压盖松动，填料压盖没有压紧填料。

5.2.因阀门是直行程运动，阀门每次开关时，介质会随着阀杆的上下运动拉伤填料。

二、面临的问题及挑战

1.阀门需要耐磨耐冲刷，对密封要求比较高。

之前阀门填料处泄漏相片

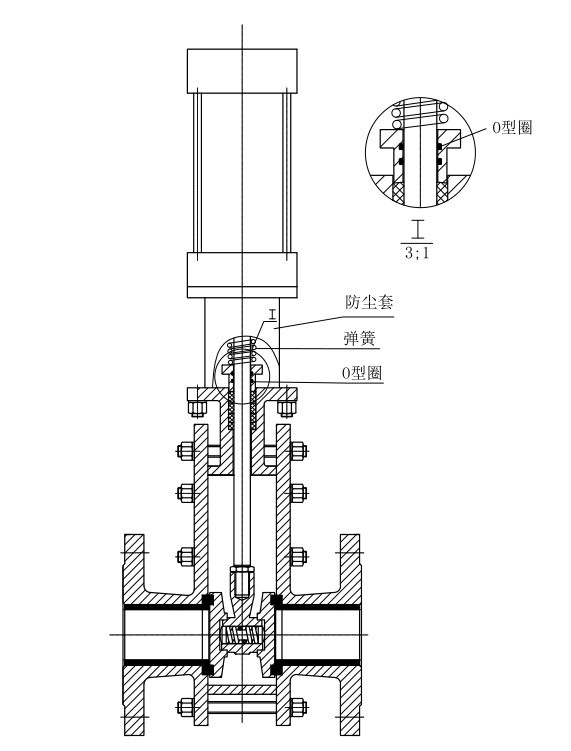

三、EICMATION推荐的解决方案（如图）

1.阀门增加防尘套，如阀杆处外漏介质不会泄露到现场，介质一直在防尘套内，对现场环境不会有影响。
2.阀门增加填料弹簧，因阀门经常开关后填料压盖容易松动，导致填料压盖压不紧填料，所以每次阀门开关时介质从阀杆处外漏出来，增加填料弹簧可以使填料压盖一直挤压填料，避免因填料压盖松动导致外漏现象发生。
3.填料压盖里面增加O型圈，多增加了一道密封，使填料处有双层密封保护，当填料被拉伤后，还有2道O型圈可以起密封作用，确保阀门不出现外漏现象。
